QUF005

U

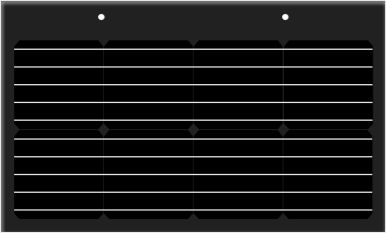

Teula solar fotovoltaica plana.

67,11€

Teula solar fotovoltaica plana de cèl·lules de silici monocristal·lí, color negre, model SI-ESF-M-BIPV-TL-F-M158-8H "SOLAR INNOVA", potència màxima (Wp) 45 W, tensió a màxima potència (Vmp) 4,68 V, intensitat a màxima potència (Imp) 9,7 A, tensió en circuit obert (Voc) 5,42 V, intensitat de curtcircuit (Isc) 10,18 A, eficiència 15,7%, 8 cèl·lules de 158x158 mm, vidre exterior trempat de 4 mm d'espessor, capa adhesiva de butiral de polivinil (PVB), capa posterior de vidre trempat de 4 mm d'espessor, temperatura de treball -40°C fins 85°C, dimensions 705x410x9 mm, resistència a la càrrega del vent 245 kg/m², resistència a la càrrega de la neu 551 kg/m², pes 6,67 kg, amb caixa de connexions amb díodes, cables polaritzats de 4 mm² de secció i 450 mm de longitud i connectors MC4. Inclús accessoris de muntatge i material de connexionat elèctric.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt35sol101ka

U

Teula solar fotovoltaica plana de cèl·lules de silici monocristal·lí, color negre, model SI-ESF-M-BIPV-TL-F-M158-8H "SOLAR INNOVA", potència màxima (Wp) 45 W, tensió a màxima potència (Vmp) 4,68 V, intensitat a màxima potència (Imp) 9,7 A, tensió en circuit obert (Voc) 5,42 V, intensitat de curtcircuit (Isc) 10,18 A, eficiència 15,7%, 8 cèl·lules de 158x158 mm, vidre exterior trempat de 4 mm d'espessor, capa adhesiva de butiral de polivinil (PVB), capa posterior de vidre trempat de 4 mm d'espessor, temperatura de treball -40°C fins 85°C, dimensions 705x410x9 mm, resistència a la càrrega del vent 245 kg/m², resistència a la càrrega de la neu 551 kg/m², pes 6,67 kg, amb caixa de connexions amb díodes, cables polaritzats de 4 mm² de secció i 450 mm de longitud i connectors MC4.

1,000

54,00

54,00

Subtotal materials:

54,00

2

Mà d'obra

mo009

h

Oficial 1ª instal·lador de captadors solars.

0,240

26,41

6,34

mo108

h

Ajudant instal·lador de captadors solars.

0,240

22,70

5,45

Subtotal mà d'obra:

11,79

3

Costos directes complementaris

%

Costos directes complementaris

2,000

65,79

1,32

Cost de manteniment decennal: 10,07€ en els primers 10 anys.

Costos directes (1+2+3):

67,11

UNITAT D'OBRA QUF005: TEULA SOLAR FOTOVOLTAICA PLANA.

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

S'evitarà col·locar en sèrie mòduls amb diferents rendiments.

CARACTERÍSTIQUES TÈCNIQUES

Teula solar fotovoltaica plana de cèl·lules de silici monocristal·lí, color negre, model SI-ESF-M-BIPV-TL-F-M158-8H "SOLAR INNOVA", potència màxima (Wp) 45 W, tensió a màxima potència (Vmp) 4,68 V, intensitat a màxima potència (Imp) 9,7 A, tensió en circuit obert (Voc) 5,42 V, intensitat de curtcircuit (Isc) 10,18 A, eficiència 15,7%, 8 cèl·lules de 158x158 mm, vidre exterior trempat de 4 mm d'espessor, capa adhesiva de butiral de polivinil (PVB), capa posterior de vidre trempat de 4 mm d'espessor, temperatura de treball -40°C fins 85°C, dimensions 705x410x9 mm, resistència a la càrrega del vent 245 kg/m², resistència a la càrrega de la neu 551 kg/m², pes 6,67 kg, amb caixa de connexions amb díodes, cables polaritzats de 4 mm² de secció i 450 mm de longitud i connectors MC4. Inclús accessoris de muntatge i material de connexionat elèctric.

NORMATIVA D'APLICACIÓ

Instal·lació: REBT. Reglamento Electrotécnico para Baja Tensión.

CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.

FASES D'EXECUCIÓ.

Col·locació i fixació. Connexionat i comprovació del seu correcte funcionament.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.
